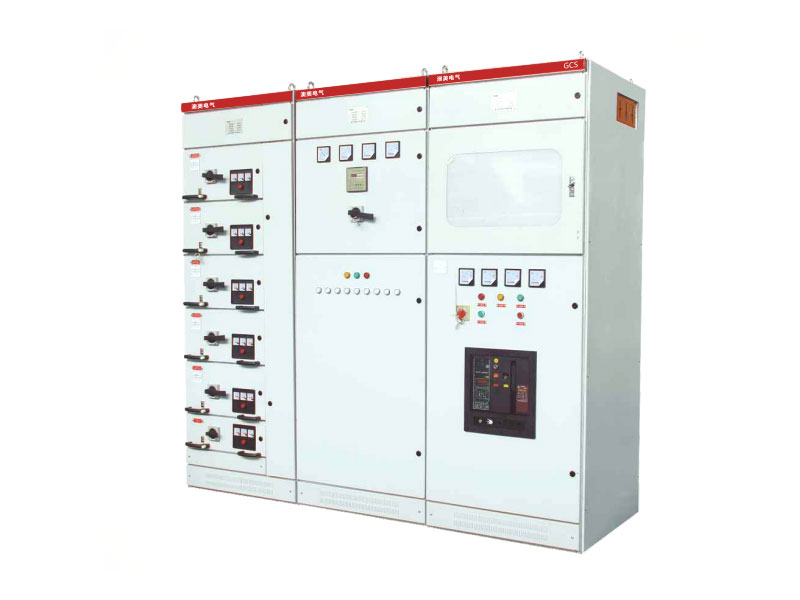

产品概述

　　CGS型低压抽出式成套开关设备适用于发电厂、石油、化工、治金、纺织、高层建筑等行业约配电系统在大型发电厂、石化系统等自动化程度高，要求与计算，机核口的场所，作为三相交流率大50(60)Hz、定工作电压为380V(400V)、(660V)，额定电没为4000A及以下的发、供电系统中的配电，电动机集中栏制，无功功率补偿使阳的低压成套配电装置。

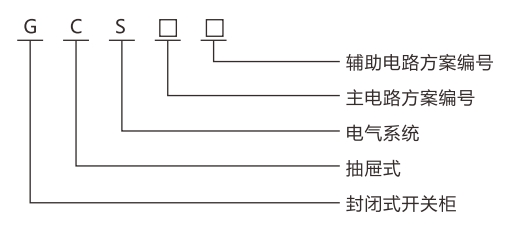

　　型号及含义

　　功能及特点

　　提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升;

　　功能单元之间、隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作，使故障局限在小范围;

　　母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击;

　　GCS柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要﹔

　　装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便;

　　同一电源配电系统，可以通过限流电抗器匹配短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求;

　　抽屉单元有足够数量的二次插件( 1单元及以上为32对，1/2单位为20对)，可满足计算机接口和自控回路对接点数量的要求。
